4CBP リフィルを LAMY M16 互換にするアダプタ

4色ボールペン用の金属製リフィルを LAMY M16 互換リフィルに変換するアダプタが出来ました。


画質悪いのは勘弁してください。

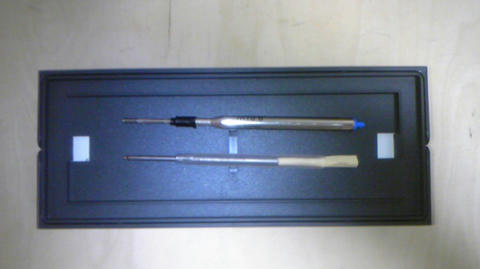

M16リフィルと4CBPリフィル＋自作アダプタの対比です。

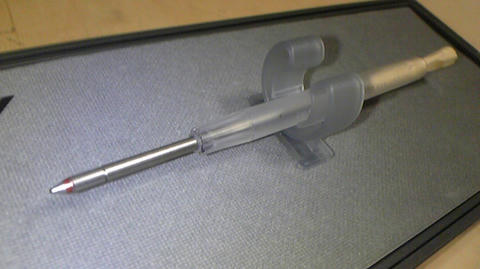

4色ボールペン用の金属製リフィルが樹脂製大容量リフィルの中に入っています。

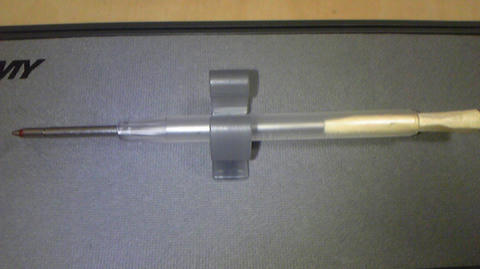

アダプタが LAMY M16 に比べて短いので長さを足しています。
また、単に4CBPリフィルを樹脂リフィルの中に差し込んだだけでは筆圧で4CBPリフィルが引っ込んでしまうので、そのストッパーにもなっています。

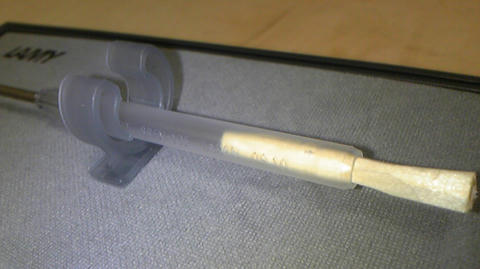

割り箸を削って突っ込んだだけなので見た目は悪いですが、ペンの中に入れてしまえば外からは見えないので問題ないです。


シンプルで頑丈な作りです。


ここからはアダプタの作り方について説明していきます。

 用意するもの
1,使用したい4色ボールペン用のリフィル(記事内では4CBPリフィルとも表記)
　　12/06 追記：ZEBRA のシャーボ用以外はペン先が太くて使えない可能性あり。
2,パイロットの BRFN-10 リフィル (ドクターグリップなどに使用されている)
3,カッターナイフ
4,四角錐型のキリやヤスリなど、小さな穴を広げることが出来るもの
5,割り箸

 大まかな作り方
1,
BRFN-10 からインクを抜き取り、洗浄する。
2,
BRFN-10 先端部の細くなっている部分を根本から切り落とす。
3,
四角錐型のキリやヤスリを使い、4CBPリフィルがギリギリ入る程度に先端の穴を広げる。
4,
4CBPリフィルを BRFN-10 に差し込んだ後、LAMY M16 リフィルと比べながら、はみ出した4CBPリフィルの長さやおしりに差し込む割り箸の長さを決める。
割り箸は、BRFN-10 のおしりに入る太さになるまで削る。ただし、BRFN-10 からはみ出る部分はペン本体の形状によってどれくらい削るかを決める。
(細すぎるとノックしてもペン先が出てこないことがある)
5,
うまくノックが出来ない場合は、4CBPリフィルを長めにアダプタから引っ張り出し、割り箸の方を押し込んでみる等微調整をする。

これだけです。微調整に苦労します。
